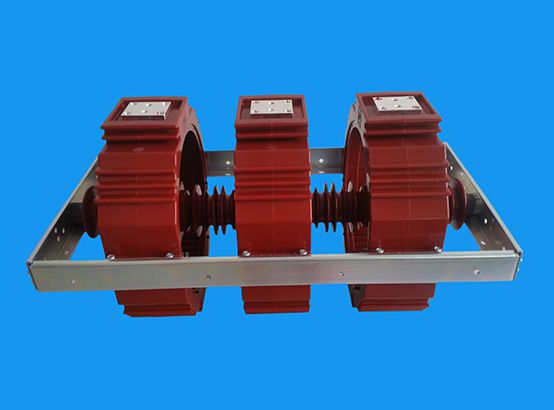

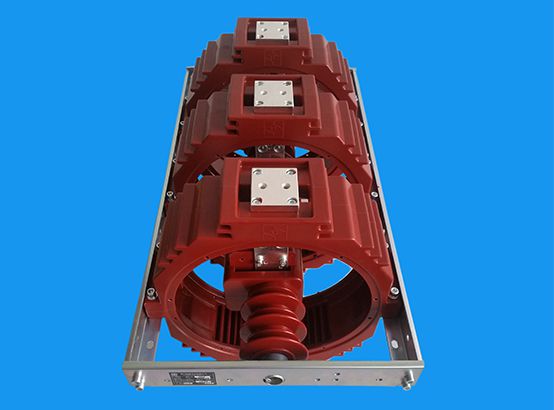

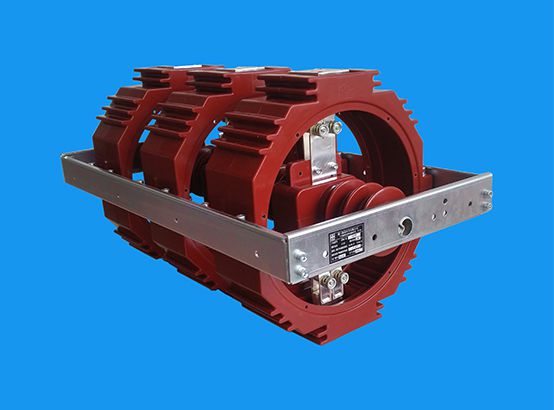

GN39-12 二工位戶內旋轉式高壓隔離開關時我公司針對小型化開關柜的特點，在常規GN30-12的基礎上開發的一種新型的具有自主 知識產權的隔離開關，將隔離開關動觸頭，靜觸頭（接線座）垂直分布在圓型的環氧樹脂外殼上下兩端，通過中心操作軸的旋轉，操作開關進行合分閘操作，利用操作機構上的定位凸輪控制開關的旋轉位置來完成開關的合分閘過程。
1 概述
GN39-12 二工位戶內旋轉式高壓隔離開關時我公司針對小型化開關柜的特點，在常規GN30-12的基礎上開發的一種新型的具有自主 知識產權的隔離開關，將隔離開關動觸頭，靜觸頭（接線座）垂直分布在圓型的環氧樹脂外殼上下兩端，通過中心操作軸的旋轉，操作開關進行合分閘操作，利用操作機構上的定位凸輪控制開關的旋轉位置來完成開關的合分閘過程。
2 符合標準
GB 1985-2004 《交流高壓隔離開關和接地開關》
GB 11022-89 《高壓開關設備通用技術條件》
GB 311 《高壓試驗技術》
GB 129-84 《交流高壓隔離開關和接地開關》
3 使用條件
3.1 正常使用條件
環境溫度：最高溫度 +40℃ 最低溫度 -25℃
環境濕度：日平均相對濕度95%以下：月平均相對濕度90%以下
地震烈度不超過8度
開關應安裝在無火災，無爆炸危險，無嚴重污穢，無化學腐蝕氣體及劇烈運動的場所
3.2 特殊使用條件
當環境溫度超過+40℃ 時，開關的額定載流能力應按一定系數降低，在訂貨時必須得到制造廠的確認
4 主要特點
結構簡單，緊湊，功能可靠
體積小，重量輕
不同電流等級，開關外形及安裝尺寸一致，通用性強
上隔離，下隔離開關本體不變，開關外形及安裝尺寸不變，應用方便
安裝方式靈活，可底部安裝，也可側面安裝
模塊化的操作機構，操作簡單，聯鎖可靠,各功能單元可靈活選擇
