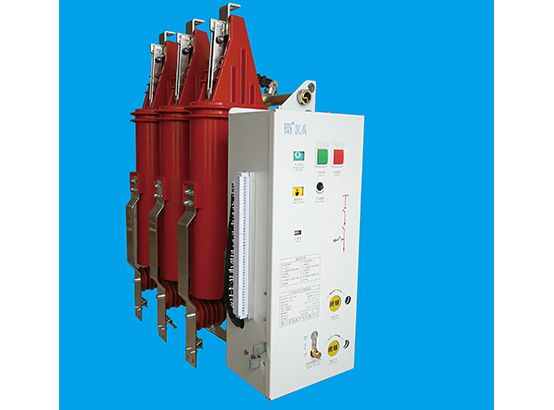

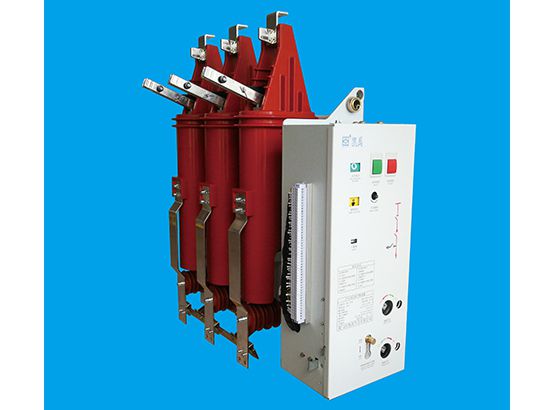

ZNS1-12GD 系列戶內高壓三工位真空開關是將隔離開關，真空開關，接地開關結合在一起的小型化組合式真空斷路器，主回路采用固封極柱，提高了斷路器的環境適應性和絕緣可靠性,具有優異的電氣、機械性能。

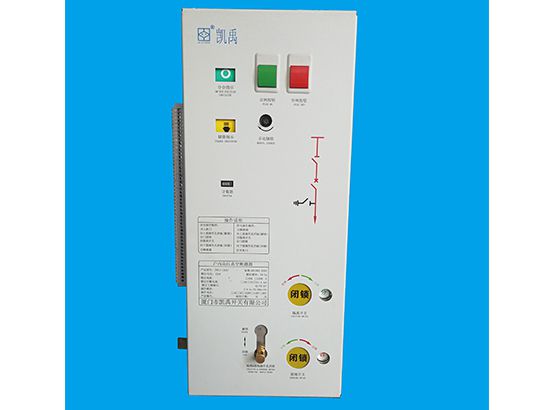

ZNS1-12GD 系列戶內高壓三工位真空開關擁有完善的機械和電氣聯鎖裝置，具有極高的操作穩定 性和可靠性，確保操作人員和設備的安全。
1.2 適用范圍
適用于 3.6-12kV 電力系統，作為電網設備，工礦企業動力設計的保護盒控制單元，適用于各種不同性質的負荷和頻繁操作、多次開斷短路電流的場合。同時由于尺寸小，非常適合用在XGN-12小型化的開關柜中
2符合的標準
GB 1984-2014 《高壓交流斷路器》
GB 1985-2014 《高壓交流隔離開關和接地開關》
GB/T11022-2014 《高壓交流開關設備和控制設備標準的共用技術要求》
3使用環境條件
3.1環境溫度：最高溫度+40℃，最低溫度-25℃；
3.2環境濕度：日平均相對濕度≤95％，月平均相對值≤90％；
日平均飽和蒸汽壓：≤2.2×10-3MPa，月平均飽和蒸汽壓≤1.8×10-3MPa；
3.3 海拔高度：≤1000m，
3.4 地震烈度：≤8度；
3.5使用場所無滴水、無易燃和爆炸危險、無化學腐蝕性氣體及無劇烈震動。
備注：當使用環境條件不符或有其他特殊要求時需要與制造廠協商。
4 產品型號說明
ZNS1 - 12 G D / 1250 - 31.5
額定開斷電流： 20 , 25 , 31.5 k[**]
額定電流： 630, 1250 [**]
接地開關
隔離開關
額定電壓： 1 2kV
產品型號： 真空斷路器
注：如不帶接地開關，接地操作軸起門聯鎖軸的作用，外形尺寸不變。
